專業客製化電感設計：解析感應線圈與大電流磁珠應用

隨著終端產品微型化與功率密度的急遽攀升，標準規格的電子零件已逐漸無法滿足極端環境下的散熱與效能要求。在複雜的電路佈局中，為了突破物理空間限制並達到最佳化的電源轉換效率，導入專業的客製化流程已成為硬體製造商的致勝關鍵。透過專屬的規格評估與材料科學分析，工程團隊能為系統量身打造最匹配的被動零件，從根本解決高頻雜訊與熱衰竭的棘手難題。

■ 突破規格限制：感應線圈與客製化電感的設計要點

在探討專屬規格的開發流程前，必須先深入了解內部核心結構對整體效能的決定性影響。其中，作為儲能與濾波關鍵的感應線圈，其繞製工藝與線徑選擇直接關係到元件的直流電阻與品質因數。當標準品的感值無法與特定的開關頻率完美匹配時，工程師便需要針對磁芯的幾何形狀與線材圈數進行精密微調。這項專屬調整能大幅降低高頻運作時的集膚效應，更能有效縮減元件在電路板上所佔據的珍貴面積。

進入實質研發階段，客製化電感的設計往往需要跨領域技術整合。有別於大量生產的標準件，專屬零件必須考量終端設備面臨的特殊機械應力與極端溫度變化。專業製造廠會導入高階的電磁場模擬軟體，在實體打樣前精確計算出磁通密度的分布情況，以避免瞬態電流湧入時造成磁芯飽和。針對不同的應用場景，例如工業自動化設備，研發團隊還會調整絕緣封裝材質配方，確保元件能在高低溫循環中保持穩定度。

磁芯材料與氣隙演算：
根據操作頻率與漣波電流，挑選適當的金屬合金粉末，並透過精密氣隙研磨控制磁飽和特性，防止感值陡降。

線圈疊構與空間最佳化：

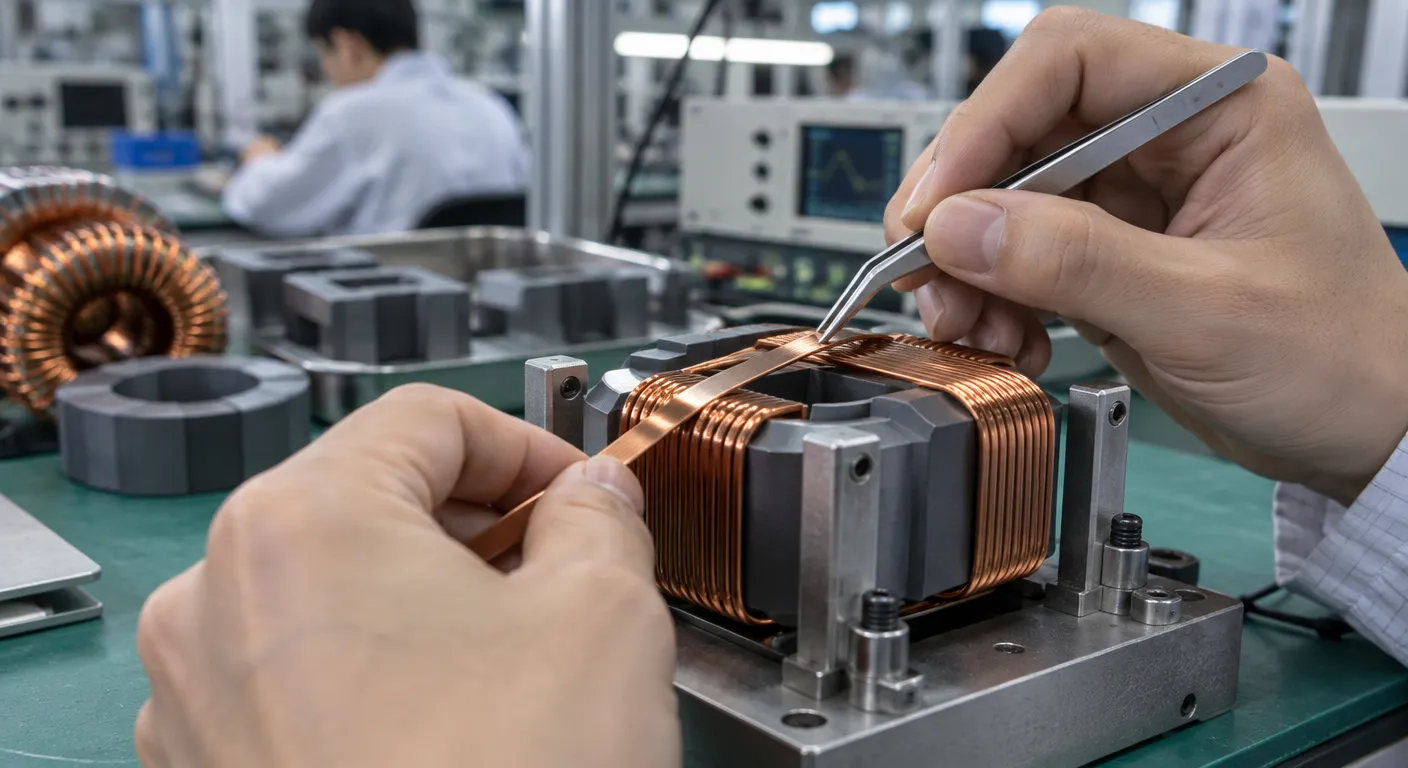

採用扁平銅線或多股絞線技術進行高密度繞製，在不增加整體物理厚度的前提下，有效提升元件的耐受電流。

熱傳導與一體成型封裝：
導入具備優異導熱係數的環氧樹脂進行壓模，確保滿載運作時產生的熱能可迅速消散，延長產品整體壽命。

■ 解決高頻與熱源挑戰：大電流磁珠與系統整合實務

當系統面臨複雜的高頻電磁干擾時，單靠調整電源端的儲能零件往往無法徹底根除雜訊。特別是在高功率運算的伺服器模組中，瞬間湧浪電流對訊號完整性的破壞力極強。此時，導入專為抑制特定頻段雜訊而設計的大電流磁珠，便成為最經濟且高效的除錯手段。這類特殊零件利用鐵氧體材料在高頻時阻抗急遽上升的特性，將有害的高頻雜訊轉化為微小熱能消散，同時允許低頻正常直流電源無損耗通過。

在實務佈局中，工程師必須將抗干擾零件與其他專屬開發的客製化元件進行無縫整合。由於每家廠商的電路拓樸與接地設計皆不相同，標準抑制零件常因阻抗不匹配導致濾波效果折損。因此，頂尖製造商會派遣應用工程師，攜帶高頻網路分析儀直接進入客戶端進行實機除錯。透過反覆串聯測試與頻譜分析，找出最精確的阻抗補償方案，為整體系統建立起滴水不漏的電磁防護牆，確保順利通過認證。

■ 供應商評估與專案導入重點

面對緊迫的新產品開發時程，研發主管在挑選合作夥伴時不應僅以單件成本作為唯一考量。一家具備深厚底蘊的製造廠，必須擁有從前端共同設計、快速打樣到後端穩定交貨的整合能力。評估關鍵在於廠內是否具備完備的可靠度實驗室，能否針對特殊規格提供完整透明的測試履歷。具備高度彈性的自動化產線，才能在面對突發的規格變更或急單需求時，迅速調配產能降低專案潛在風險。

打樣與驗證效率
觀察廠商能否在合理時間內交付精準的工程樣品，並附上涵蓋感值、阻抗曲線與直流偏置特性的完整實測數據報告。
量產品質穩定度

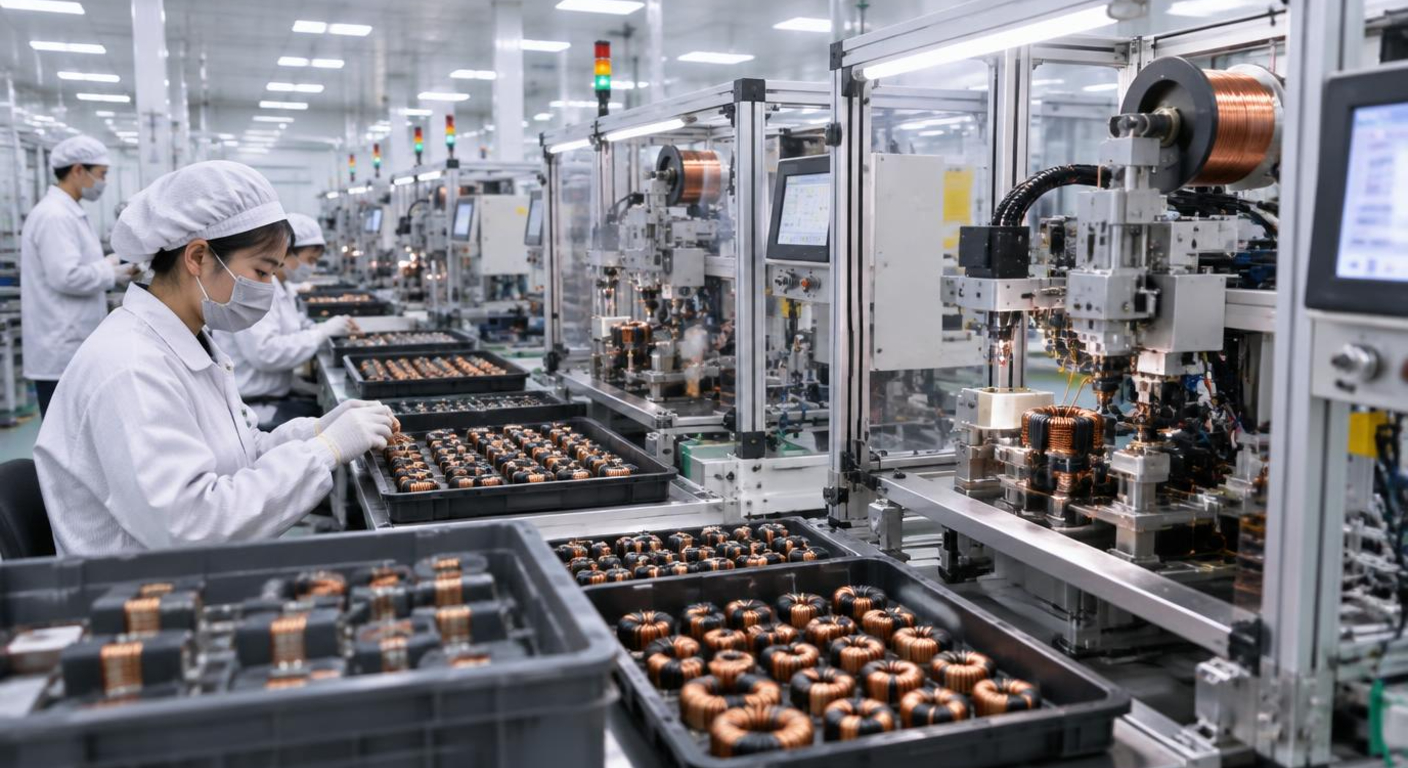

深入評估生產線的自動化程度與光學檢測設備配置。高度自動化能排除人為組裝瑕疵，確保大批量供貨時的一致性。

■ 常見問答 (FAQ)

Q1: 專屬規格元件的開發週期通常需要多長？

若為現有模具與標準材質的微調，工程樣品最快可於兩週內完成。若涉及特殊磁芯配方研發或全新尺寸模具開立，加上必要的長期可靠度驗證（如冷熱衝擊測試），整體週期約需四到六週，建議盡早啟動評估。

Q2: 該如何確認抗干擾零件在極端高溫下的降額規格？

針對嚴苛工業環境，工程師應詳細審視原廠提供的溫度與電流降額曲線圖。必須確保在系統最高滿載機箱溫度下，零件依然能維持穩定的阻抗衰減能力，並預留適當電流餘裕以防止熱崩潰失效。

無論您的專案面臨極端空間限制，還是難以根除的高頻雜訊干擾，選擇具備深厚研發實力的合作夥伴是產品成功的關鍵。立即聯繫我們專業的硬體工程團隊，為您量身打造最精準的被動零件解決方案。
